Hvordan vælger man en DIN-skinneenergimåler til kommercielle og industrielle projekter?

At vælge en DIN-skinne energimåler involverer mere end at kontrollere den nominelle spænding eller at vælge en model, der passer inde i et distributionsskab. For kommercielle bygninger, industrianlæg og producenter af elektrisk udstyr skal den rigtige måler matche strømsystemet, målekravene, installationspladsen og eventuelle planer for fjernovervågning.

Eton Electric tilbyder enfasede og trefasede skinnemonterede måleinstrumenter til lavspændingsstrømfordeling og energimåling. Dets produktsortiment omfatter kompakte målere til enfasede kredsløb og trefasede modeller til applikationer, der kræver bredere elektrisk overvågning. At forstå forskellene mellem disse muligheder kan hjælpe projektingeniører, panelbyggere og distributører af elektrisk udstyr til at træffe mere informerede købsbeslutninger.

Hvorfor DIN Rail Energimålere bruges i kommercielle og industrielle projekter

En energimåler med DIN-skinne måler elforbruget og kan, afhængigt af modellen, også vise spænding, strøm, effekt, frekvens eller andre elektriske parametre. Dens kompakte monteringsstruktur gør det muligt at installere den inde i distributionsbokse, tavler og styreskabe uden at kræve det samme paneludskæringsarrangement, som bruges af mange konventionelle tavlemålere.

For kommercielle og industrielle brugere giver dette design flere praktiske fordele.

Effektiv udnyttelse af skabsplads

Pladsen er ofte begrænset i fordelingstavler, der indeholder afbrydere, kontaktorer, beskyttelsesanordninger og andre elektriske komponenter. En kompakt DIN-skinnemåler kan integreres i det eksisterende layout, når der er tilstrækkelig skinneplads og ledningsafstand til rådighed.

Praktisk energimåling på kredsløbsniveau

Separate målere kan installeres på udvalgte kredsløb for at spore elforbruget efter udstyr, produktionsområder, udlejningsenheder eller kommercielle lokaler. Dette hjælper facility managers med at identificere, hvor energien bliver brugt og sammenligne forbrug på tværs af forskellige dele af en bygning eller drift.

Forenklet installation og vedligeholdelse

Standard DIN-skinnemontering gør måleren nemmere at placere i kompatibelt distributionsudstyr. Den faktiske installationsproces afhænger stadig af målerens terminalarrangement, mærkestrøm, ledningsdiagram og gældende elektriske forskrifter.

Support til energiovervågningssystemer

Nogle modeller leverer kommunikationsgrænseflader til overførsel af måledata til eksternt overvågningsudstyr. Hvor fjerndataindsamling er påkrævet, bør købere bekræfte den tilgængelige grænseflade, protokol, ledningsmetode og registrere konfiguration før bestilling.

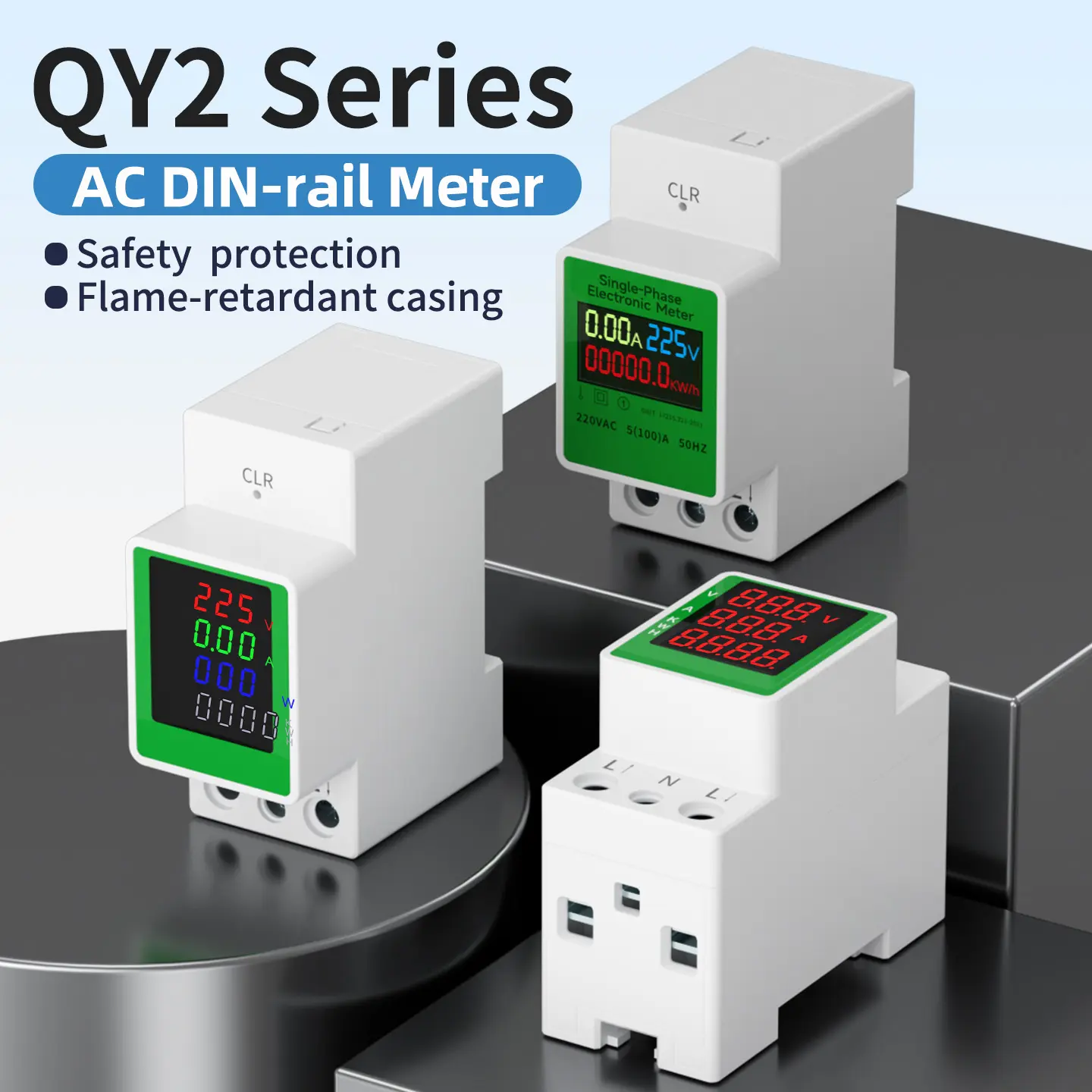

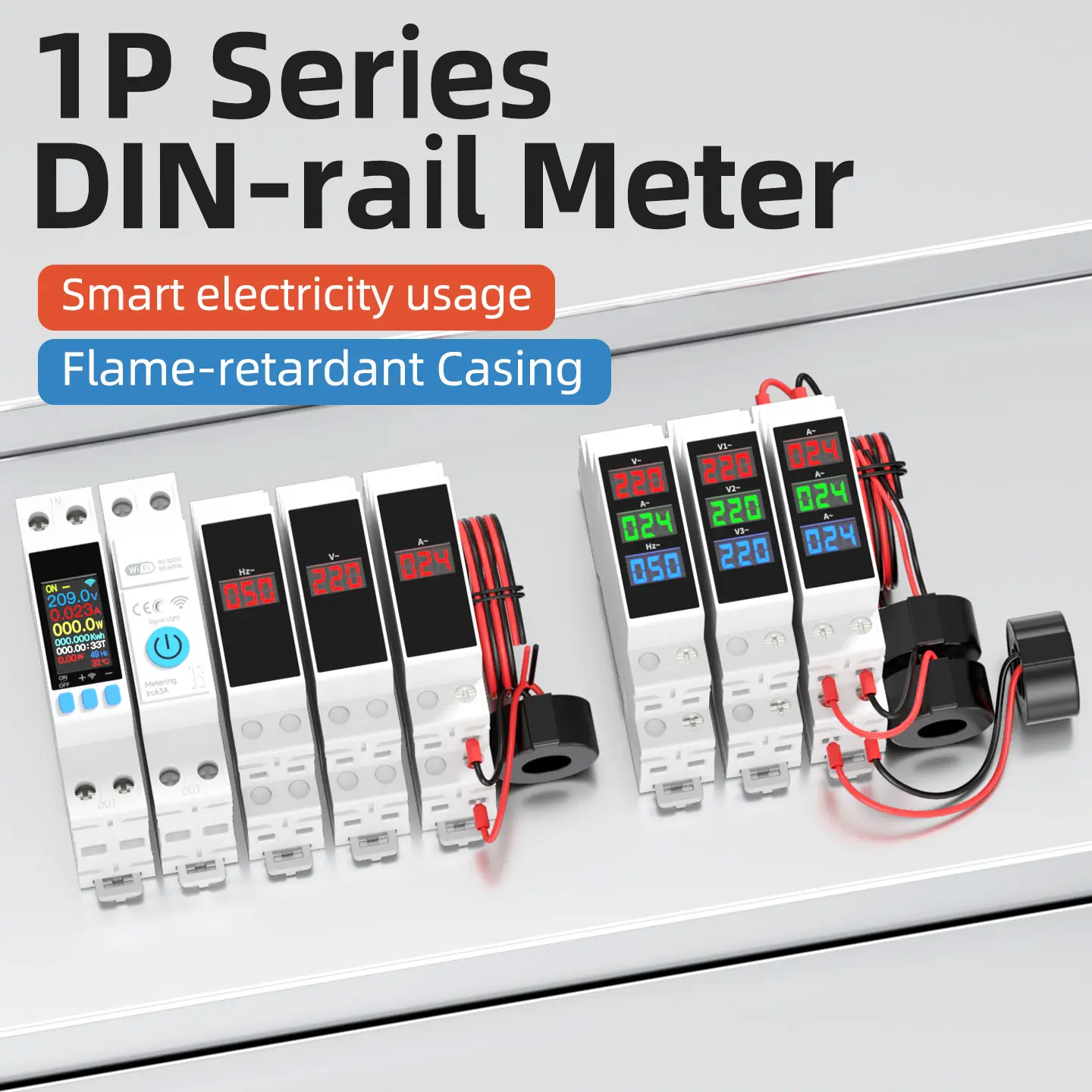

Til projekter, der kræver kompakt energimåling, Eton'sSkinnemonteret måleinstrumentserien giver et udgangspunkt for at sammenligne egnede enfasede og trefasede modeller.

Enkeltfasede vs. trefasede DIN-skinneenergimålere

En af de første beslutninger er, om måleren skal bruges på et enfaset eller trefaset elsystem. Det korrekte valg afhænger af det faktiske forsyningsarrangement og det kredsløb, der måles, snarere end blot bygningens størrelse.

En enkeltfasemåler er ofte passende til overvågning af en individuel butik, lejlighed eller enfaset udstyrskredsløb. For eksempel kan en ejendomsadministrator bruge separate målere til at registrere elforbruget for forskellige lejeenheder.

En trefasemåler er generelt mere passende ved overvågning af et trefaset distributionskredsløb eller industrielt udstyr. En fabrik kan bruge det til at måle energiforbrug på en produktionslinje, værkstedsfordelingstavle eller anden udvalgt belastning.

En trefasemåler er dog ikke automatisk egnet til hver trefaset installation. Køber skal bekræfte, om systemet anvender en tre- eller fire-leder konfiguration, og om den valgte model understøtter direkte tilslutning eller kræver strømtransformere.

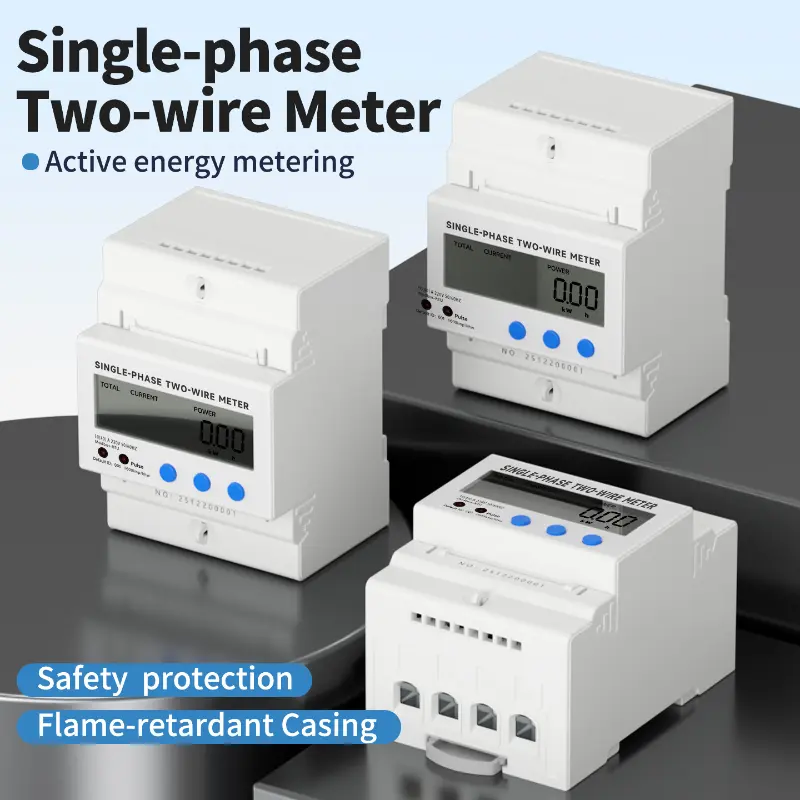

EtonsEnfaset styreskinne elmålerserien er beregnet til enfasede måleapplikationer. For projekter, der involverer trefasede kredsløb, kan købere gennemgå de tilgængelige modeller i hovedkategorien skinnemonteret instrument.

5 nøglefaktorer, der skal kontrolleres, før du vælger en DIN-skinneenergimåler

1. Nominel spænding og kompatibilitet med elektrisk system

Målerens nominelle spænding skal svare til det elektriske system, som det skal fungere i. Købere bør bekræfte den nominelle forsyningsspænding, frekvens, antal faser og ledningskonfiguration, før de sammenligner individuelle modeller.

For internationale projekter er dette trin særligt vigtigt, fordi specifikationer for elforsyning og installationspraksis er forskellige fra marked til marked.

Vælg ikke en måler udelukkende baseret på en produkttitel eller en generel beskrivelse. Gennemgå de nominelle inputværdier og ledningsdiagrammet for den nøjagtige model for at sikre kompatibilitet med den påtænkte installation.

2. Nuværende klassificering og forbindelsesmetode

Det nødvendige strømområde er en anden vigtig valgfaktor. Afhængigt af målerens design kan strøm måles gennem en direkte forbindelse eller gennem en ekstern strømtransformator (CT).

For en direkte tilsluttet måler skal den forventede belastningsstrøm holde sig inden for modellens angivne driftsgrænser. For en transformer-tilsluttet måler skal CT-forholdet og sekundær output matche målerens inputkrav.

For eksempel kan et industrielt projekt, der overvåger en højstrøms feeder, kræve en CT-forbundet måler i stedet for en måler designet til jævnstrømsmåling.

Når du anmoder om et tilbud, skal du angive den forventede driftsstrøm og afklare, om applikationen kræver direkte tilslutning eller CT-baseret måling. Dette giver leverandøren mulighed for at anbefale en passende konfiguration.

3. Målenøjagtighed og nødvendige parametre

Ikke alle projekter kræver det samme niveau af måledetaljer.

En grundlæggende energiovervågningsapplikation kan primært kræve akkumuleret energiforbrug i kilowatt-timer (kWh). Andre projekter kan kræve spænding, strøm, aktiv effekt, effektfaktor eller frekvens for at hjælpe med at evaluere kredsløbets driftsforhold.

Målenøjagtighed bør vælges i henhold til projektets krav og den påtænkte anvendelse af dataene. Etons skinnemonterede instrumentprogram omfatter modeller med angivne nøjagtighedsklasser på 1,0 eller 0,5, afhængigt af produktet.

Før du bestiller, skal du kontrollere nøjagtighedsklassen for den specifikke model i stedet for at antage, at hver måler i en produktfamilie har samme specifikation.

For applikationer, der involverer fakturering, lejerallokering eller formel energirapportering, skal du også kontrollere eventuelle gældende måleregler og verifikationskrav på destinationsmarkedet.

4. Display- og kommunikationskrav

Displayet bestemmer, hvordan brugere læser målinger lokalt, mens kommunikationsfunktioner bestemmer, om data kan overføres til et eksternt overvågningssystem.

For en selvstændig distributionsboks kan en let læselig lokal skærm være tilstrækkelig. I en større kommerciel bygning eller industrifacilitet kan fjernovervågning være mere nyttig, fordi operatører kan indsamle aflæsninger fra flere kredsløb på et centralt sted.

Nogle Eton elektriske måleprodukter understøtter RS485-kommunikation og Modbus-protokoller. Tilgængeligheden afhænger af det valgte produkt og den valgte model, så disse funktioner skal bekræftes i forhold til den relevante tekniske dokumentation.

Inden du afgiver en ordre, skal du kontrollere:

• Om en lokal skærm er påkrævet

• Hvilke elektriske parametre skal vises

• Om RS485 eller en anden kommunikationsgrænseflade er nødvendig

• Om overvågningsplatformen understøtter målerens kommunikationsprotokol

• Om registerkort og konfigurationsinstruktioner er tilgængelige

Hvis et projekt kræver fjernovervågning, er det værd at bekræfte kommunikationskompatibilitet under tilbudsfasen i stedet for at opdage et misforhold efter installationen.

5. DIN-skinnedimensioner og installationsbetingelser

Selv når to målere understøtter det samme elektriske system, kan deres dimensioner, terminalplaceringer og installationskrav være forskellige.

Kontroller den påkrævede DIN-skinnetype, modulbredde, skabsdybde, ledningsafstand, driftstemperaturområde og kapslingsforhold. Den valgte måler skal passe til det planlagte panellayout uden at forstyrre tilstødende afbrydere eller andre komponenter.

Til projekter, der involverer flere målepunkter, kan et ensartet monteringsformat også forenkle paneldesign, montering og fremtidig udskiftning.

Etons skinnemonterede instrumenter bruger en standard DIN-skinneinstallationsstruktur. Købere bør stadig bekræfte dimensionerne og monteringsdetaljerne for den specifikke model, før de færdiggør et panellayout.

Hvilken DIN-skinneenergimåler er egnet til din anvendelse?

Følgende eksempler illustrerer, hvordan applikationskrav påvirker produktvalg.

Disse eksempler er udgangspunkter snarere end universelle specifikationer. Det endelige valg bør baseres på de elektriske tegninger, belastningskarakteristika, målemål og installationskrav for projektet.

Hvorfor overveje Eton Electric til DIN Rail Energy Meter Sourcing?

For oversøiske distributører, el-entreprenører og udstyrsproducenter er produktvalg kun en del af indkøbsprocessen. Konsistente specifikationer, modeltilgængelighed, teknisk kommunikation og gentagelsesordrekoordinering har også betydning.

Eton Electric leverer skinnemonterede måleinstrumenter, der dækker enfasede og trefasede applikationer. Dens produktinformation omfatter modeller beregnet til energimåling og bredere elektrisk overvågning, hvilket giver kunderne mulighed for at sammenligne forskellige konfigurationer inden for samme produktkategori.

For B2B sourcing tilbyder Eton flere punkter at diskutere under tilbudsprocessen:

• Produktvalg:Identificer passende modeller i henhold til forsyningsspænding, strømområde, ledningskonfiguration og målekrav.

• Specifikationsbekræftelse:Gennemgå de tekniske parametre og installationsdetaljer for den foreslåede model, før du afgiver en ordre.

• Masseindkøb:Diskuter mængder, emballering, leveringsarrangementer og genbestillingskrav for engros- eller projektordrer.

• OEM/ODM krav:Bekræft, om modelspecifik tilpasning, mærkning eller andre ønskede arrangementer er tilgængelige for den påtænkte ordre.

• Teknisk support:Tydeliggør krav til ledninger, kommunikation og integration, før produktet inkorporeres i et større elektrisk system.

Kunder kan anmelde Eton'sskinnemonterede måleinstrumenterogkomplet produktsortimentat identificere passende muligheder.

Hvilke oplysninger skal du give, når du anmoder om et tilbud?

En detaljeret forespørgsel hjælper med at reducere unødvendige udvekslinger og gør det lettere at identificere en passende måler.

Når du kontakter en leverandør, skal du inkludere følgende oplysninger, hvor de er tilgængelige:

1. Anvendelse:Erhvervsbygning, fabrik, fordelingstavle, lejemåler eller anden anvendelse.

2. Strømsystem:Enkeltfaset eller trefaset, nominel spænding, frekvens og ledningskonfiguration.

3. Nuværende krav:Forventet driftsstrøm og om der kræves direkte tilslutning eller strømtransformer.

4. Målefunktioner:Kun energiforbrug eller yderligere parametre såsom spænding, strøm, effekt og frekvens.

5. Kommunikationskrav:Uanset om der er behov for fjernovervågning, RS485 eller Modbus-kompatibilitet.

6. Installationskrav:DIN-skinnetype, ledig plads og terminal- eller ledningspræferencer.

7. Bestillingsdetaljer:Anslået mængde, destinationsmarked, påkrævet leveringsplan og eventuelle krav til mærkning eller tilpasning.

Hvis du allerede har en teknisk specifikation, ledningsdiagram eller referencemodel, skal du vedlægge det med din forespørgsel. Dette giver et mere pålideligt grundlag for produktvalg end at anmode om en måler alene ved navn.

Besøg Eton Electric's for at diskutere modeltilgængelighed, tekniske specifikationer eller masseindkøbSend forespørgsel sideog indsend dine projektkrav.

Valg af den rigtige DIN-skinne energimåler begynder med en klar forståelse af det elektriske system og den information, der skal måles. Ved at bekræfte forsyningskonfigurationen, det aktuelle område, krav til nøjagtighed, kommunikationsfunktioner og installationsbetingelser før bestilling, kan kommercielle og industrielle kunder reducere udvælgelsesfejl og gøre indkøb mere effektivt.
