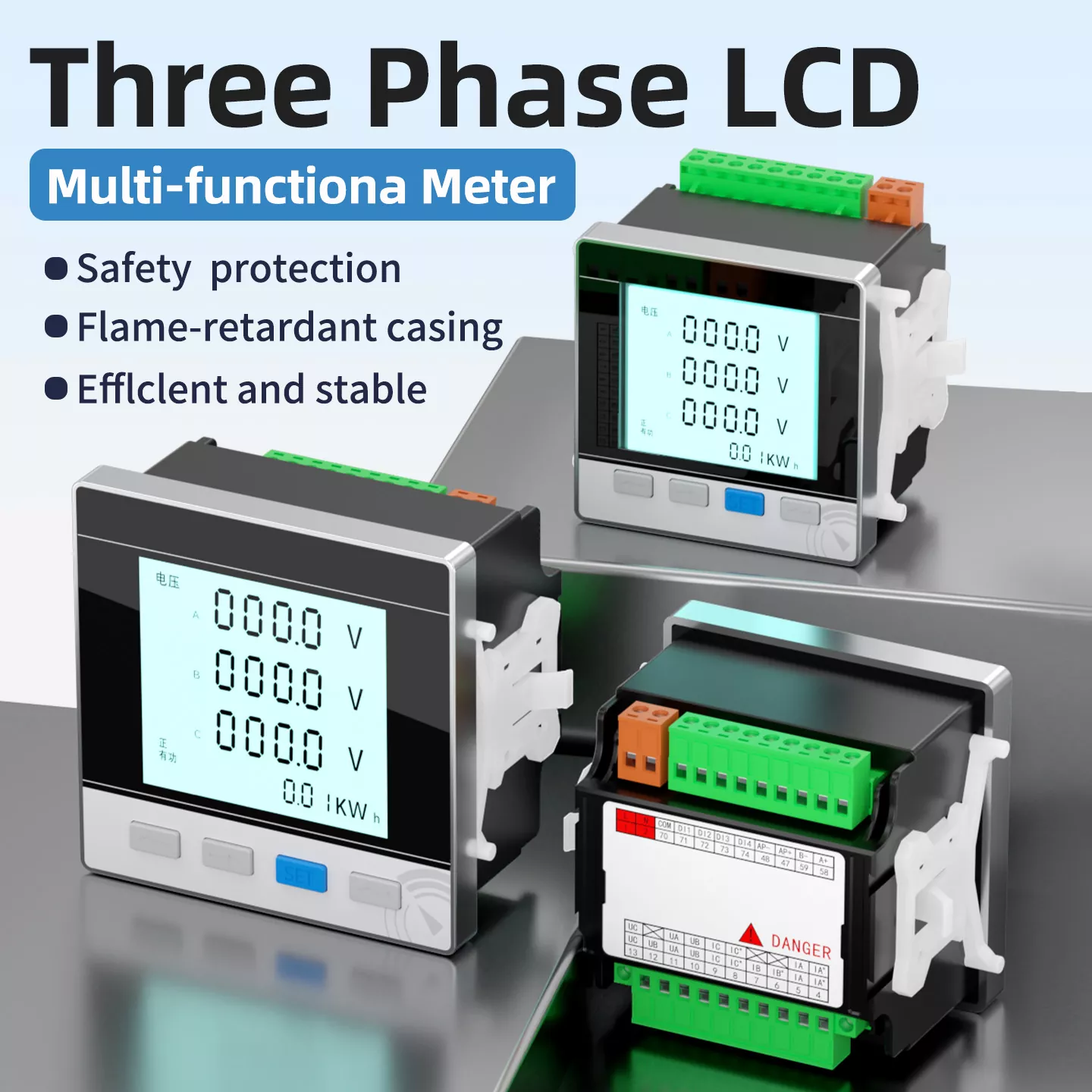

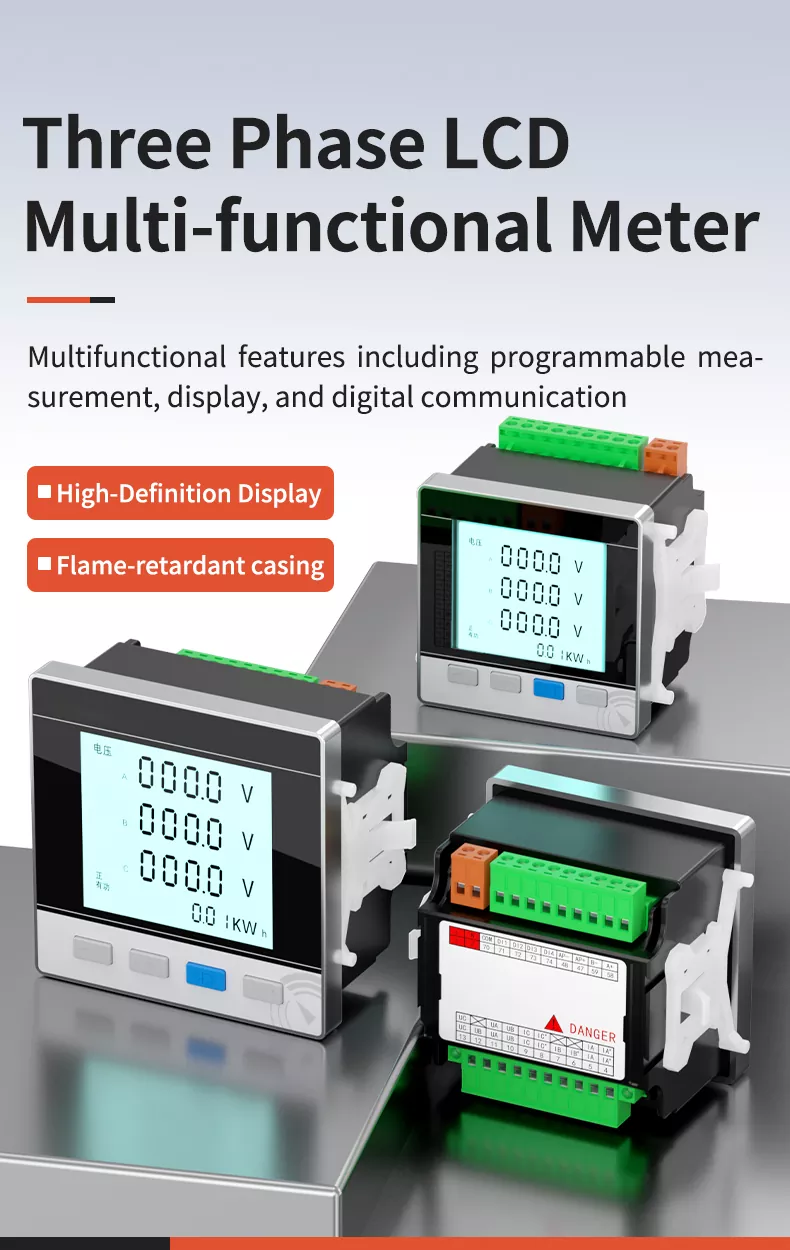

Trefaset LCD multifunktionsmåler

Vores trefasede LCD multifunktionsmåler er en intelligent overvågnings- og måleenhed designet til tre fase strømsystemer. Den integrerer programmerbar måling, realtidsvisning og digitale kommunikationsfunktioner, muliggør omfattende overvågning af spænding, strøm, effekt, energi, frekvens og effektfaktor. Vedtagelse af importeret højkvalitetsspåner og integreret svejseteknologi, det sikrer 0,5 niveaus målenøjagtighed og stabil ydeevne. Det flammehæmmende ABS-hus er robust, stødsikkert og korrosionsbestandigt, velegnet til lang termanvendelse i barske industrielle miljøer. Det er meget udbredt i industriel automation, strømdistribution og energi styringsscenarier, der giver pålidelig effektparameterovervågning for elektrisk udstyr.

VIRKSOMHEDSINDLEDNING

Forpligtet til at levere omfattende tjenester til industriel automationskontrol. Opfylde behovene for alle aspekter af elsystemet med præcis, pålidelig, energibesparende og miljøvenlig intelligent strømfordeling produkter. Vi overholder streng kvalitetskontrol fra R&D til produktion, hvilket sikrer, at hvert produkt møder internationalt standarder, og stræber efter at være en betroet partner for globale kunder i industrien for elektrisk måleudstyr.

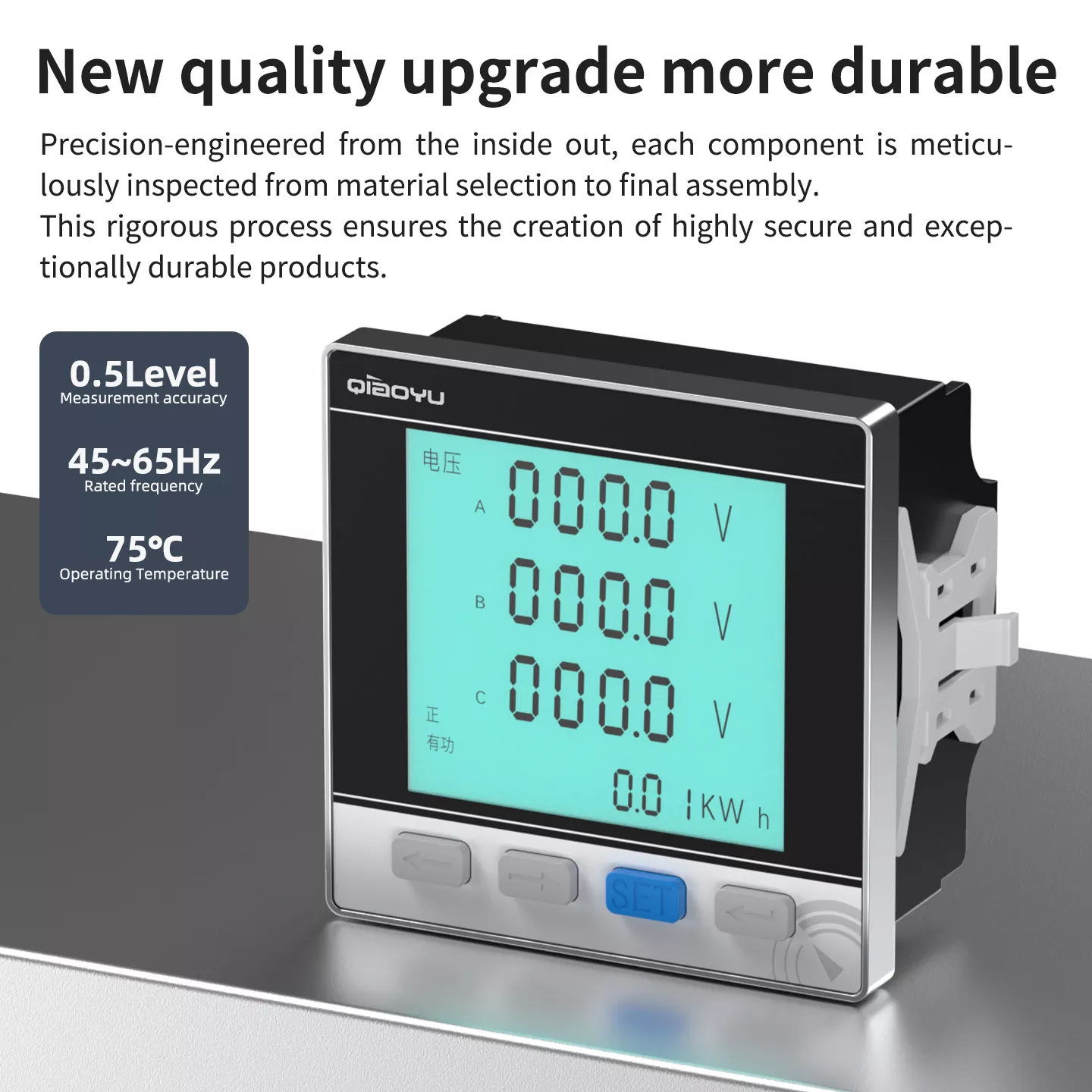

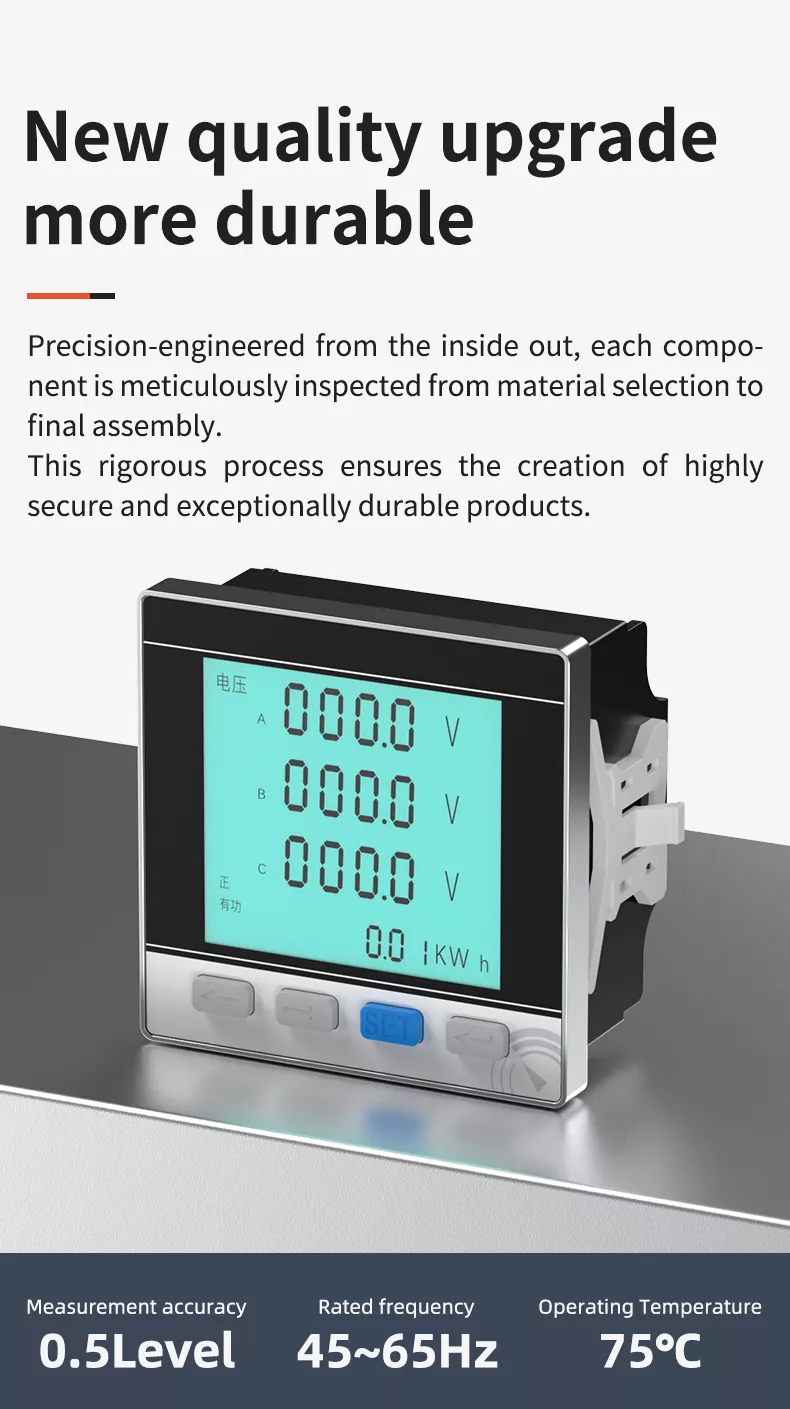

NY KVALITETSOPGRADERING OG MERE HOLDBARE

Vores trefasede LCD multifunktionsmåler har gennemgået en fuld kvalitetsopgradering. Præcisionskonstrueret indefra ud, inspiceres hver komponent omhyggeligt fra materialevalg til slutmontering. Vi bruger importeret høj kvalitetsspåner og integreret svejseteknologi for at sikre nøjagtig måling og stabil ydeevne. Skallen er lavet af højstyrke flammehæmmende ABS-materiale, som er anti-aging, korrosionsbestandigt, stødsikkert og flamme retarderende. Hvert produkt gennemgår en streng ældningstest, nøjagtighedskalibrering og modstår spændingstest, før det forlades fabrikken. Det kan fungere stabilt i lang tid i barske industrielle miljøer med stærkere sikkerhedsydelse og længere levetid.

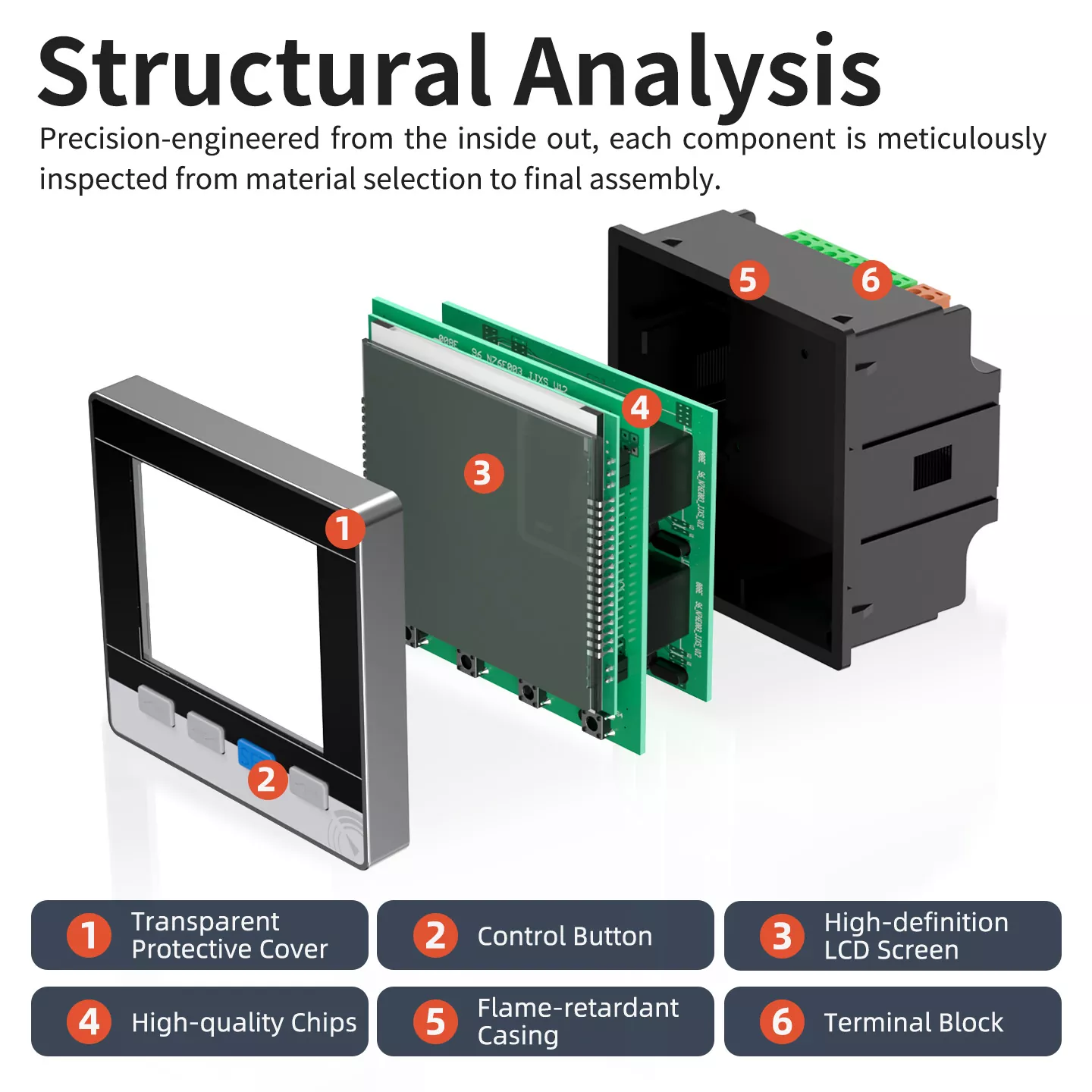

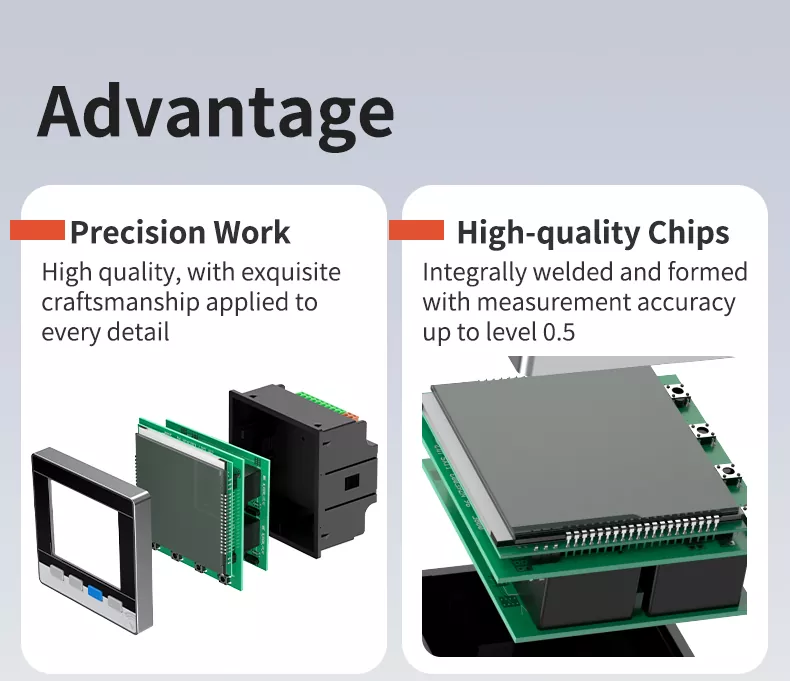

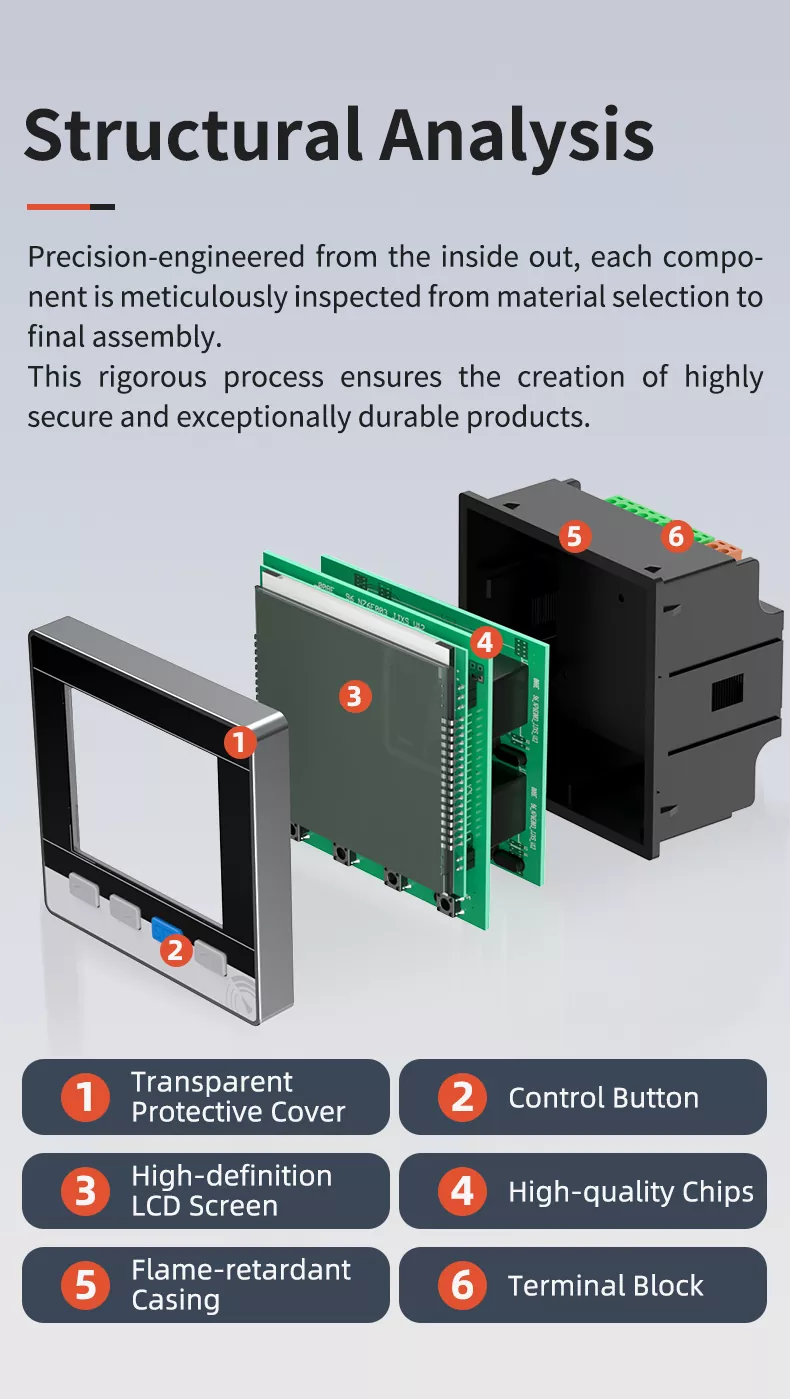

STRUKTURANALYSE

Måleren vedtager en kompakt og videnskabelig struktur, herunder 6 kernekomponenter:

1. TRANSPARENT BESKYTTELSESLAG: Beskytter skærmen mod støv og fysisk skade, hvilket sikrer langsigtet klarhed.

2. KONTROLKNAP: Følsom og lydhør, understøtter parameterindstilling, dataforespørgsel og menunavigation.

3. HIGH DEFINITION LCD-SKÆRM: Stort tegndisplay, klar datavisualisering, stærk anti-interferensevne.

4. HØJ KVALITETS CHIPS: Importerede spåner med integreret svejsning, der sikrer 0,5 niveaus målenøjagtighed og stabil ydeevne.

5. flammehæmmende kappe: Højstyrke ingeniørplast, anti-ældning, korrosionsbestandig, giver pålidelig sikkerhedsbeskyttelse.

6. TERMINALBLOK: Materiale med høj ledningsevne, fast installation, enkel ledningsføring, med stærk overbelastningsmodstand og slidstyrke.

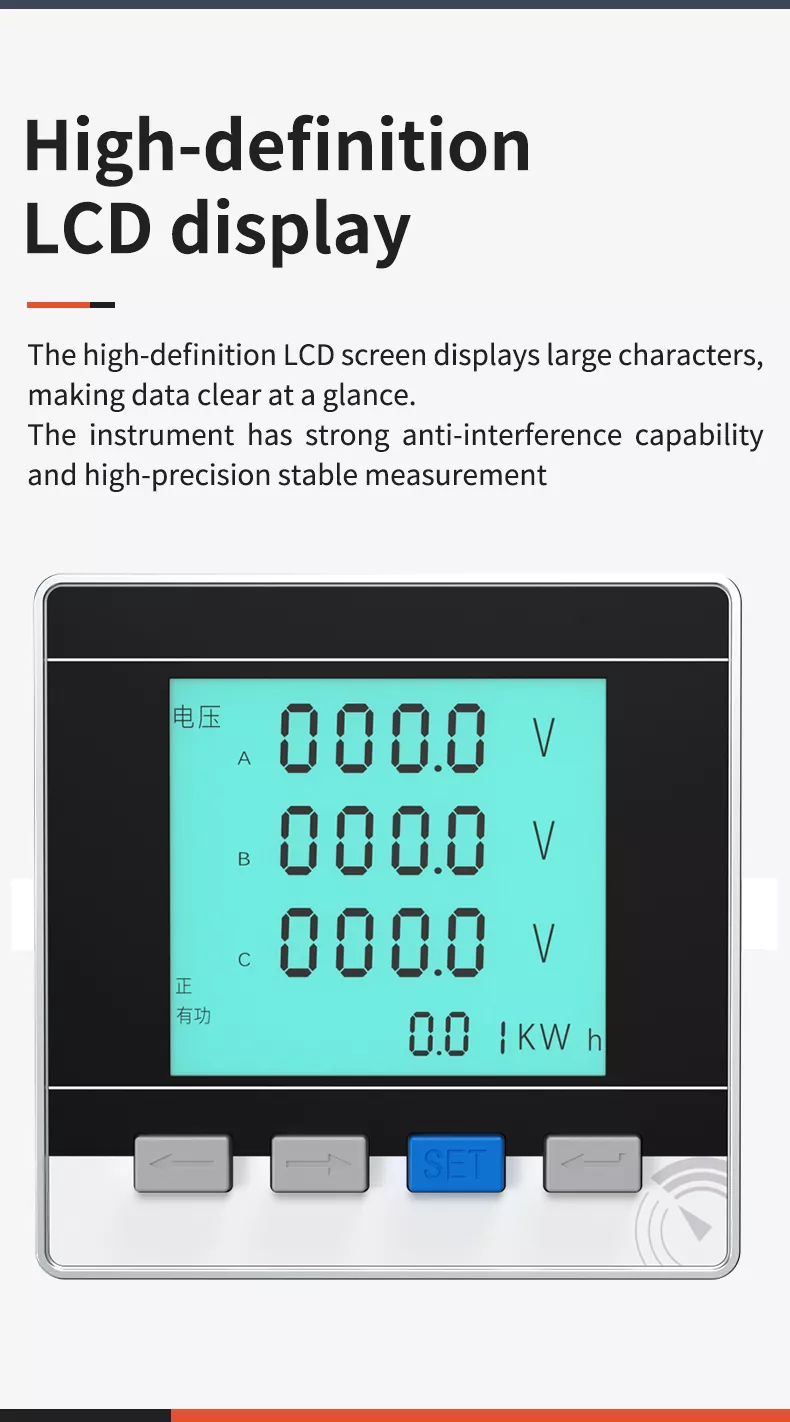

HIGH DEFINITION LCD-DISPLAY

Vores måler er udstyret med en high definition LCD-skærm med stort tegndisplay. De omfattende strømdata (spænding, strøm, effekt, energi osv.) er tydeligt med et blik, hvilket gør det nemt at aflæse i forskellige installationsvinkler. Instrumentet har stærk anti-interferensevne og høj præcision stabil måling, hvilket sikrer nøjagtig og pålidelig effektparameterovervågning selv i komplekse industrielle miljøer.

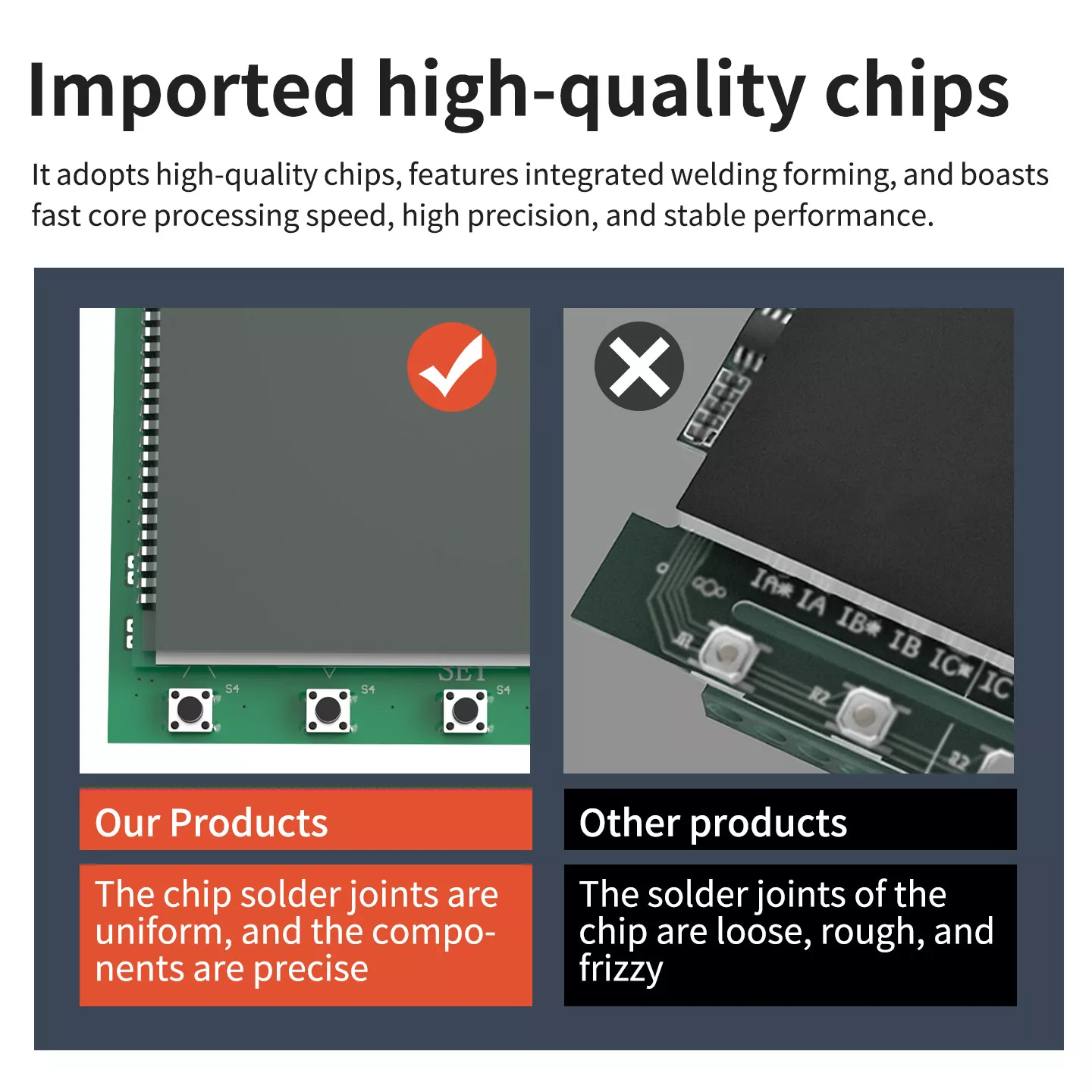

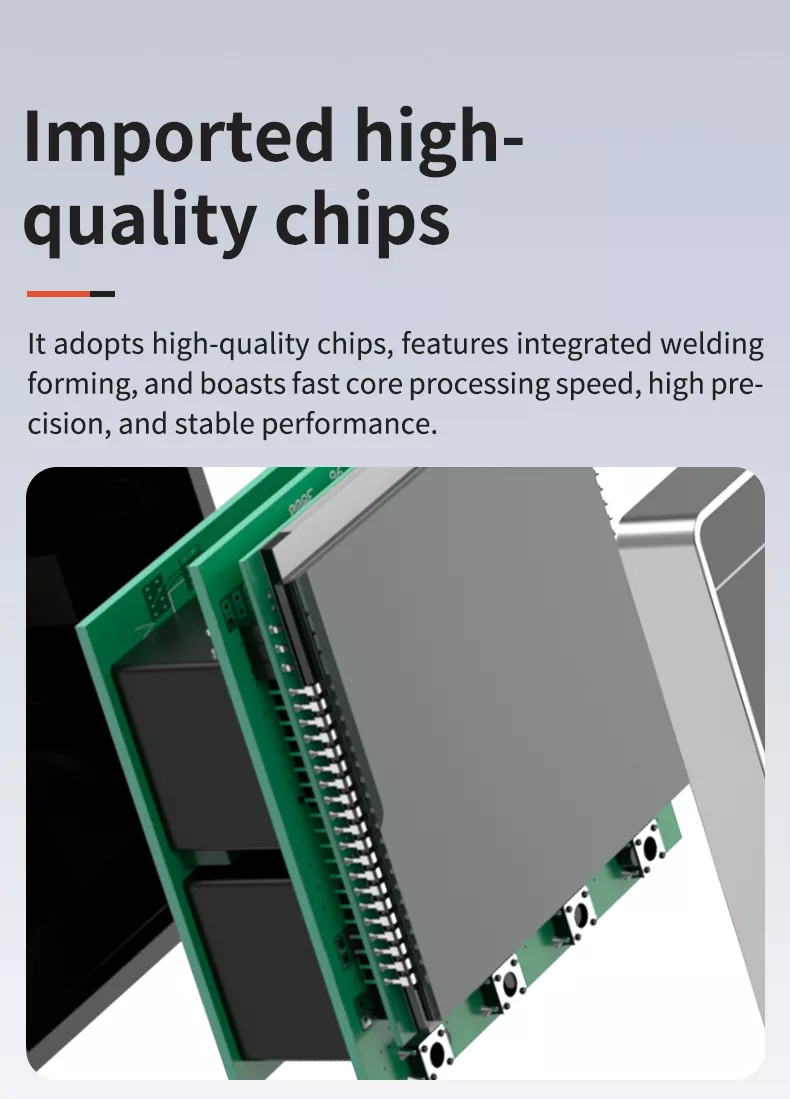

IMPORTEREDE CHIPS AF HØJ KVALITET

Ved hjælp af importerede chips af høj kvalitet og integreret svejseteknologi sikrer det hurtig kernebehandlingshastighed, høj præcision og stabil ydeevne. Målenøjagtigheden når et niveau på 0,5, hvilket opfylder international industri målestandarder. Sammenlignet med andre produkter er vores spånloddesamlinger ensartede og præcise og undgår løse, ru og krusede forbindelser, hvilket sikrer langsigtet stabil drift af måleren.

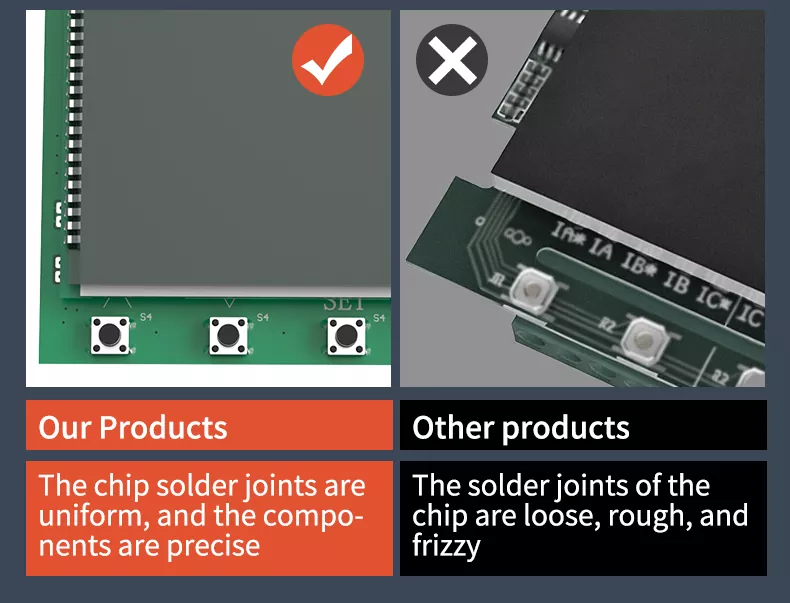

VORES PRODUKTER VS. ANDRE PRODUKTER

KERNEFORDEL

HØJ PRÆCISION: 0,5 niveaus målenøjagtighed, der sikrer nøjagtig overvågning af omfattende effektparametre.

flammehæmmende kappe: Højstyrke ABS-materiale, der effektivt forhindrer brande forårsaget af kortslutninger og overbelastninger.

LET INSTALLATION: Snap-on-montering, flere panelstørrelsesmuligheder, enkel ledningsføring, hurtig implementering.

STABIL YDELSE: Importerede chips af høj kvalitet, integreret svejsning, stærk anti-interferensevne, velegnet til hårde miljøer.

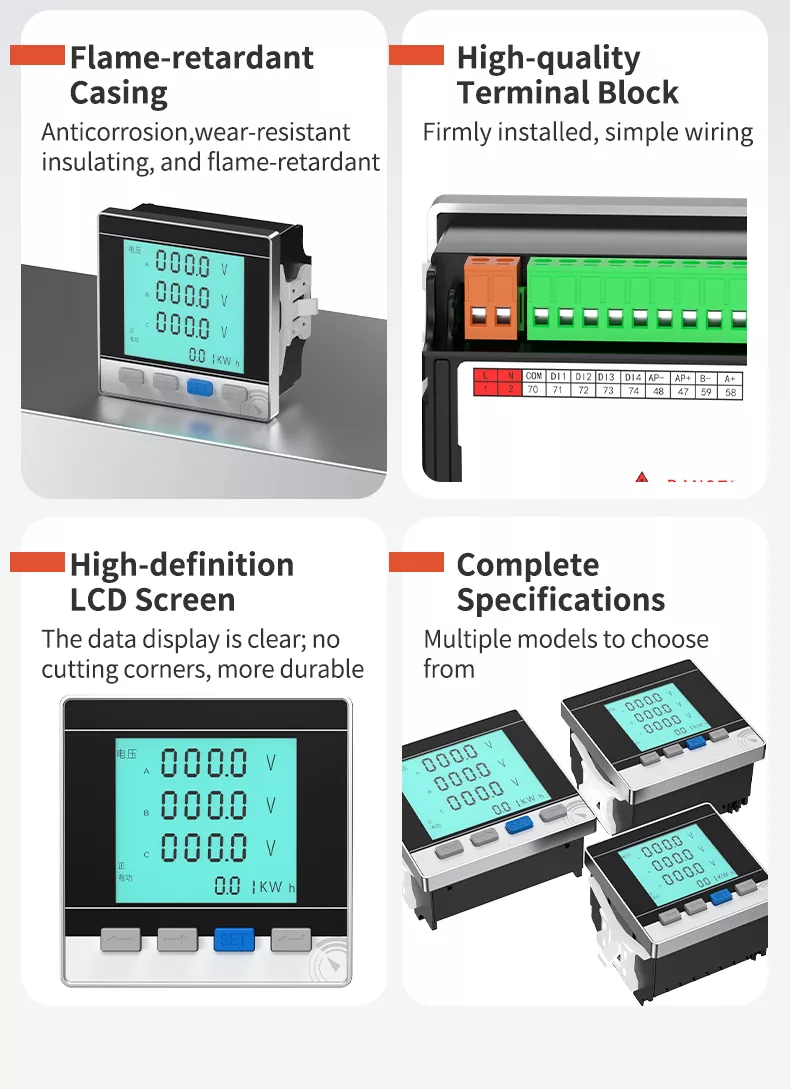

FIRE SALGSPUNKTER

• flammehæmmende kappe: Antikorrosion, slidbestandig, isolerende og flammehæmmende, hvilket sikrer langsigtet sikker brug.

• TERMINALBLOK AF HØJ KVALITET: Fast installeret, enkel ledningsføring, god ledningsevne, høj slidstyrke, hvilket sikrer sikker strømoverførsel.

• HIGH DEFINITION LCD-SKÆRM: Klart datadisplay, store tegn, ingen skærende hjørner, mere holdbar, let at læse.

• Fuldstændige SPECIFIKATIONER: Flere panelstørrelsesmuligheder (72×72 mm / 80×80 mm / 96×96 mm), der opfylder behovene ved forskellige arbejdsforhold.

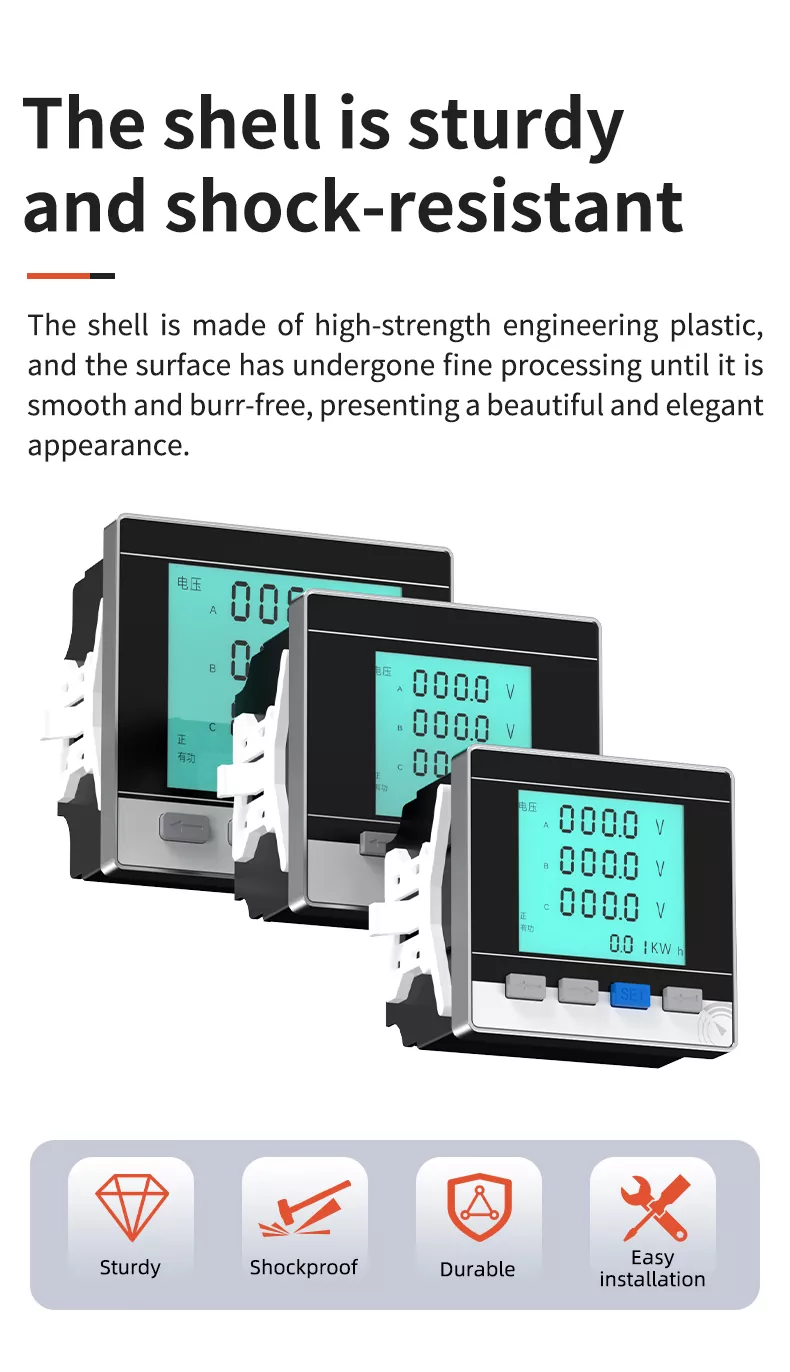

SKALLEN ER STÅDIG OG STØDMODIG

Skallen er lavet af højstyrke ingeniørplast, og overfladen har gennemgået finbearbejdning indtil den er glat og gratfri og giver et smukt og elegant udseende. Den har fremragende stødmodstand og kompression modstand, kan modstå daglig kollision og mekaniske vibrationer og vil ikke deformere eller beskadige. Materialet er anti korrosion og anti-aging, velegnet til langtidsstabil brug i forskellige komplekse industrielle miljøer, med en driftstemperaturområde på 20~70°C (op til 75°C).

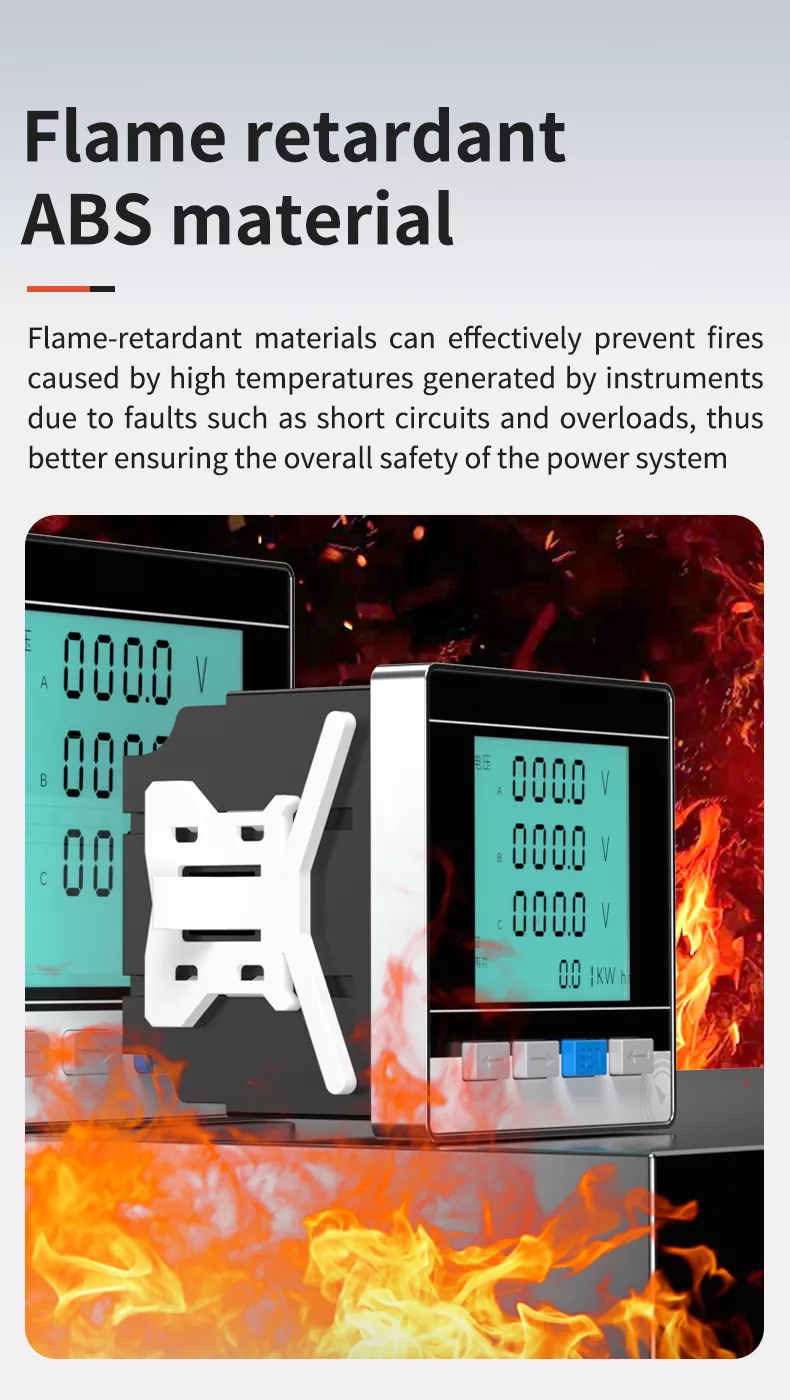

FLAMMEHÆMMENDE ABS MATERIALE

Skallen vedtager højtydende flammehæmmende ABS ingeniørplast med fremragende flammehæmmende og isoleringsegenskaber. Det kan effektivt hæmme forbrænding og forhindre brande forårsaget af høje temperaturer af instrumenter på grund af fejl såsom kortslutninger og overbelastninger, hvilket bedre sikrer den samlede sikkerhed for strømsystem. Materialet er også anti-korrosion og anti-aging, med en lang levetid.

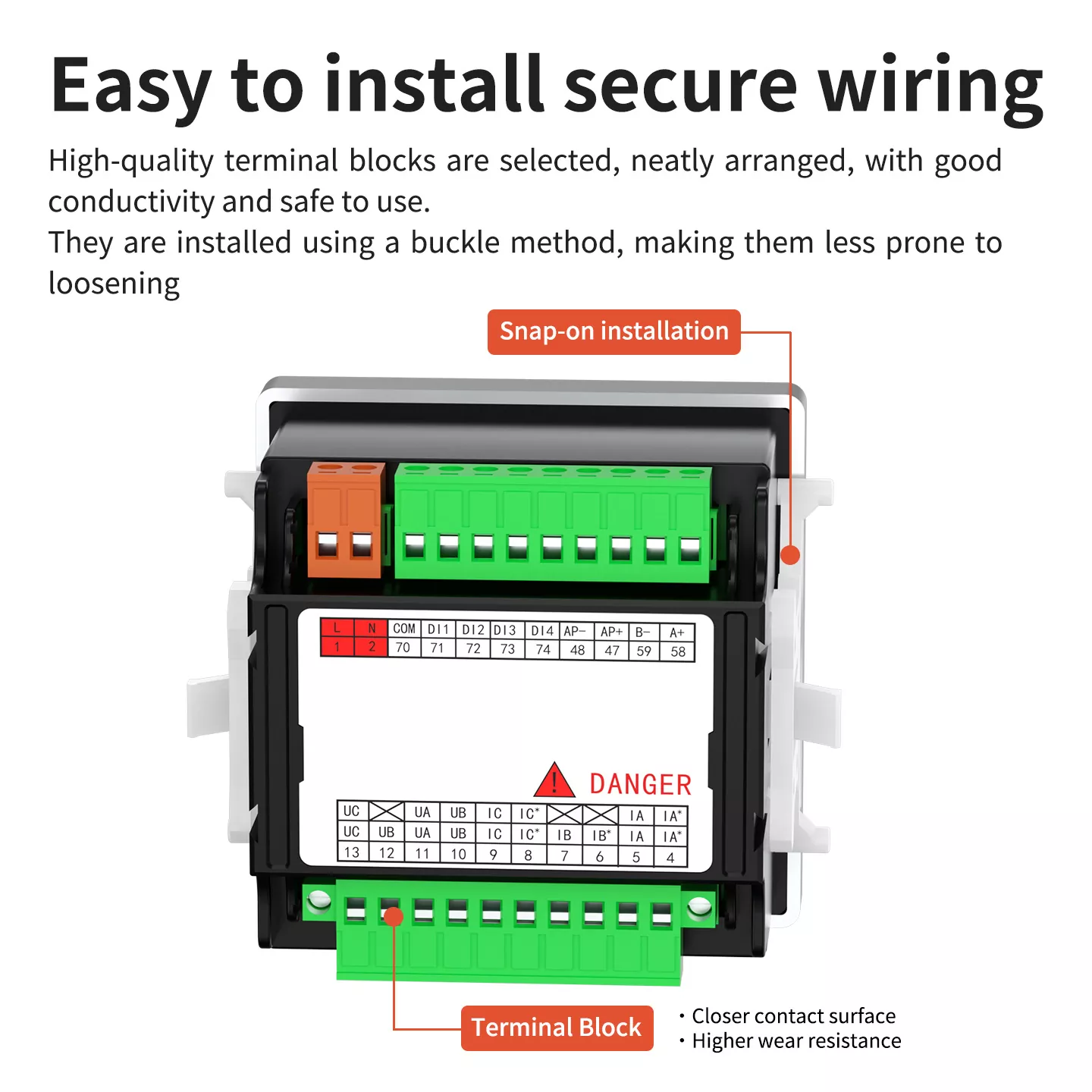

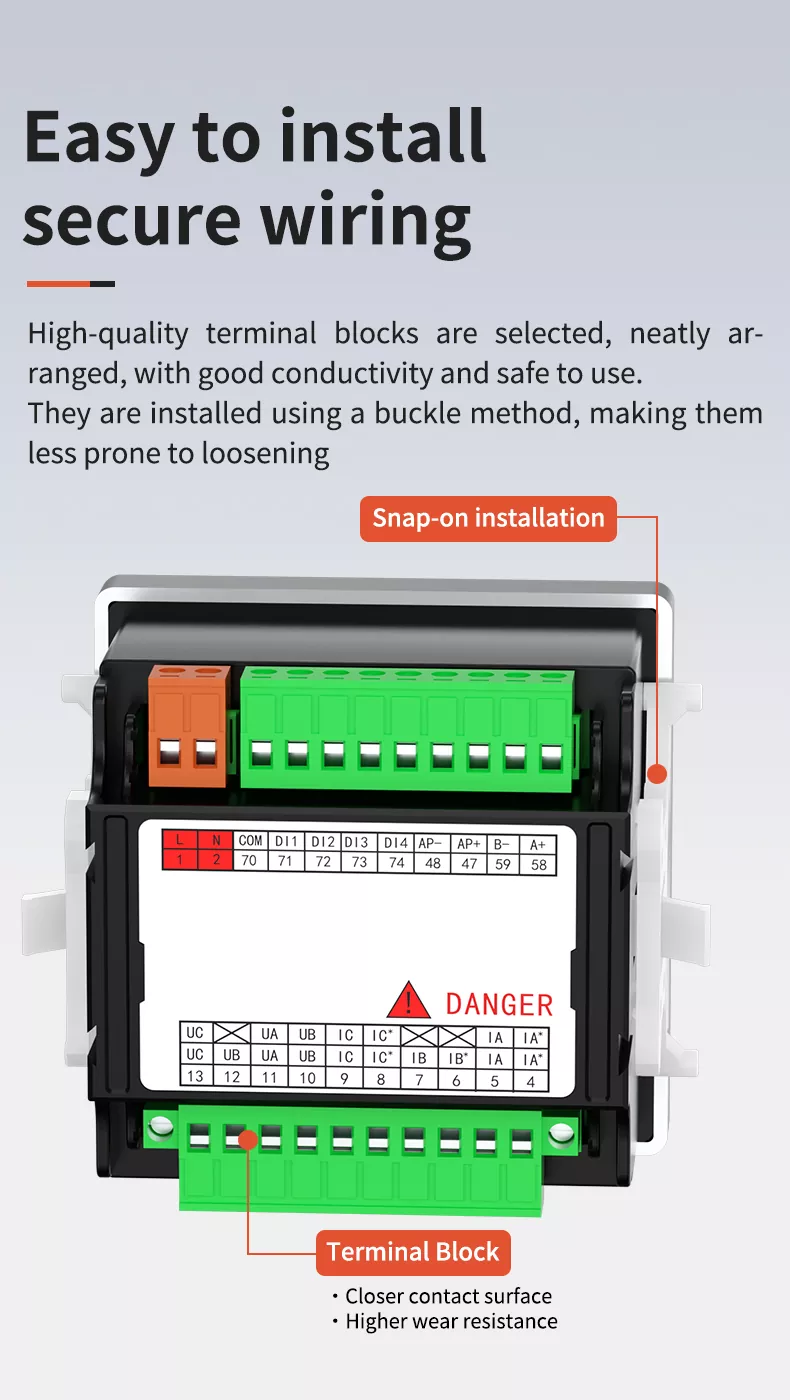

LET AT INSTALLERE OG SIKKER KABELLEDNING

Måleren anvender snap-on-installation, som er enkel og hurtig, uden behov for kompliceret værktøj. Indsæt måleren i panelåbningen og fastgør med de medfølgende monteringsclips. Højkvalitets klemrækker er pænt arrangeret, med god ledningsevne og sikker at bruge. Terminallayoutet er klart, med standardiseret mærkning, der effektivt undgår forkert ledningsføring. Den er kompatibel med forskellige distributionsskabe og elektrisk udstyr, velegnet til hurtig implementering i forskellige scenarier.

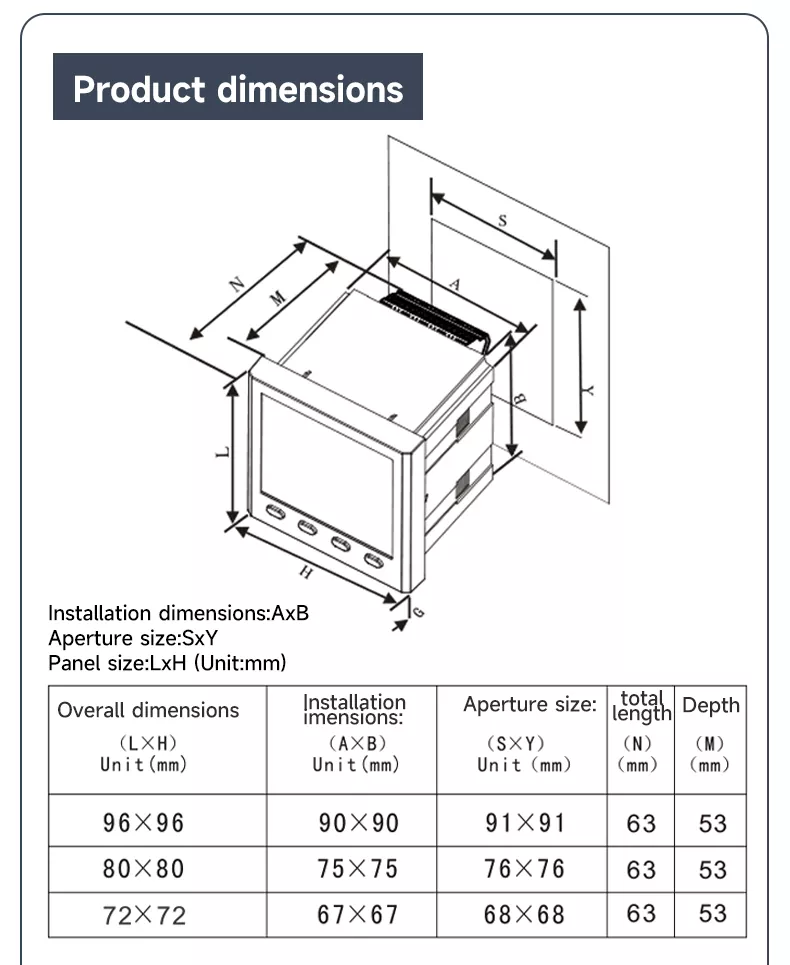

PRODUKTDIMENSIONER

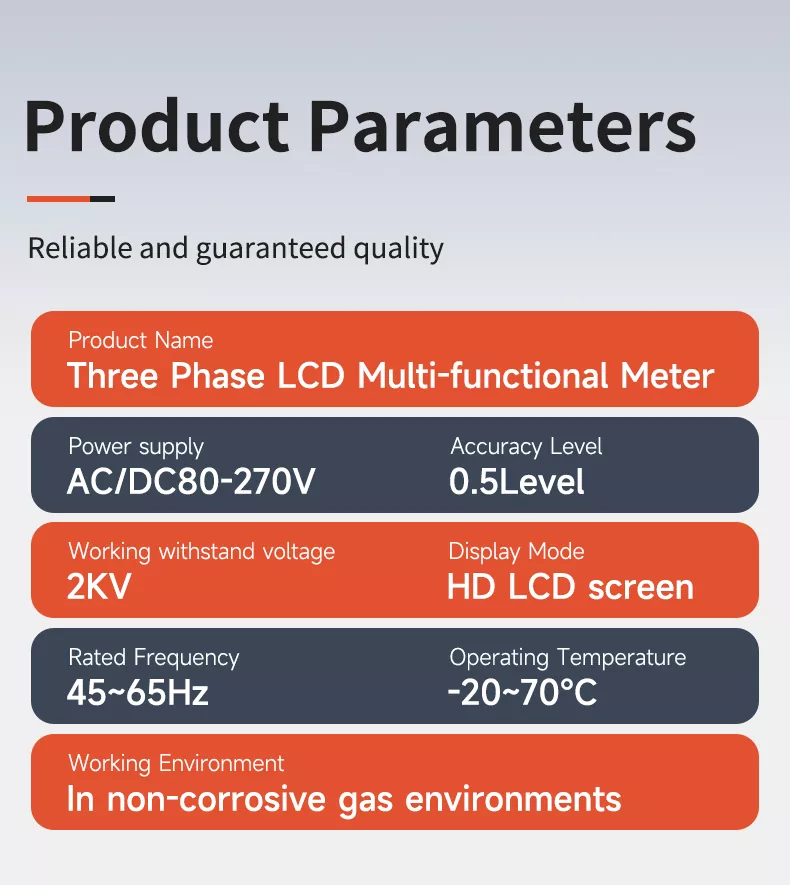

PRODUKTPARAMETRE

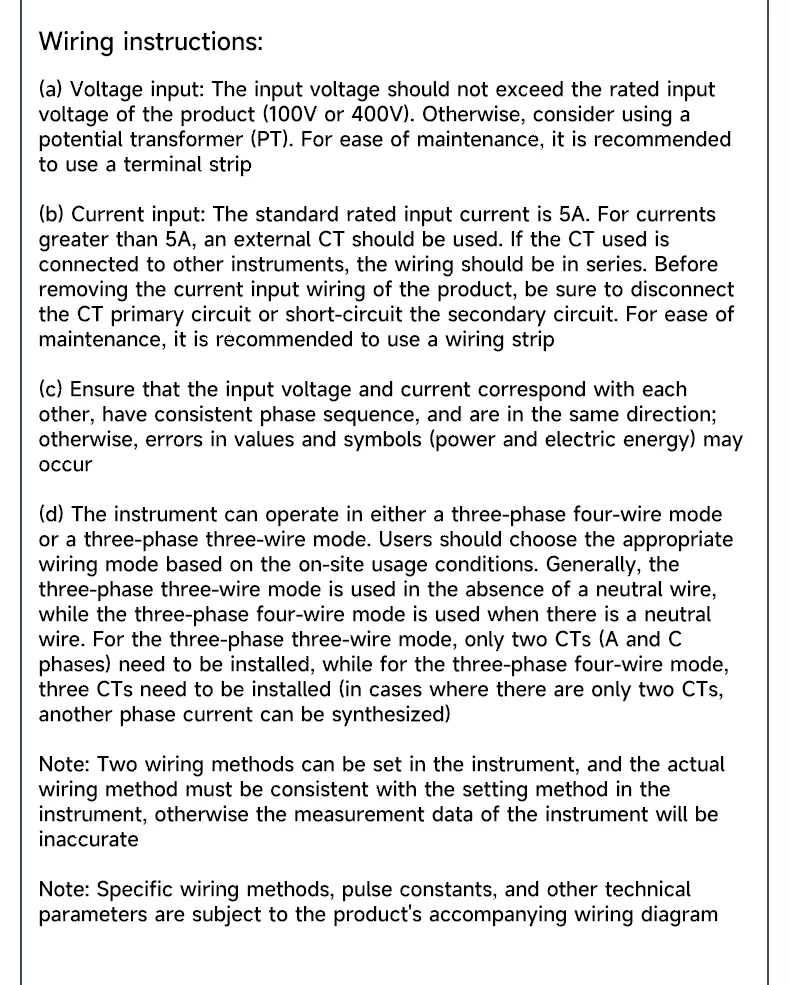

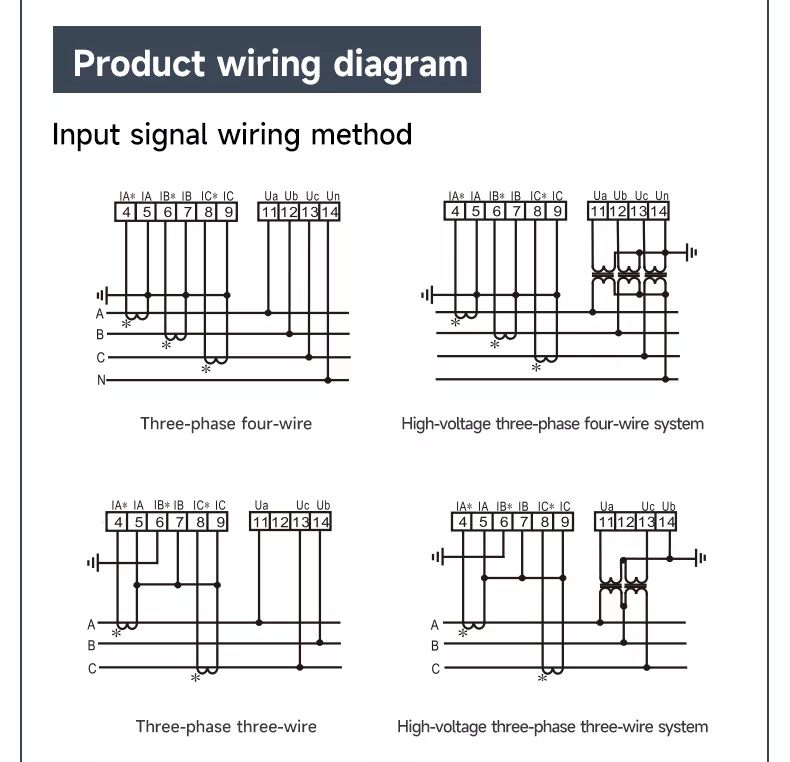

LEDNINGSDIAGRAM OG INSTRUKTIONER

LEDNINGSVEJLEDNING

7. SPÆNDINGSINDGANG: Indgangsspændingen bør ikke overstige den nominelle indgangsspænding (100V eller 400V). Ellers overvej at bruge et potentiale transformer (PT).

8. AKTUELLE INDGANG: Standard nominel indgangsstrøm er 5A. For strømme større end 5A bør en ekstern CT anvendes. Sørg for CT sekundære kredsløb kortsluttes før ledningsfjernelse.

9. FASESEKVENS: Sørg for, at indgangsspændingen og strømmen svarer til hinanden, har ensartet fasesekvens og er i samme retning.

10. LEDNINGSFUNKTIONER: Understøtter både trefaset tre-lednings- og trefaset-firetrådskonfigurationer; indstille tilstanden i måleren til at matche egentlige ledninger.

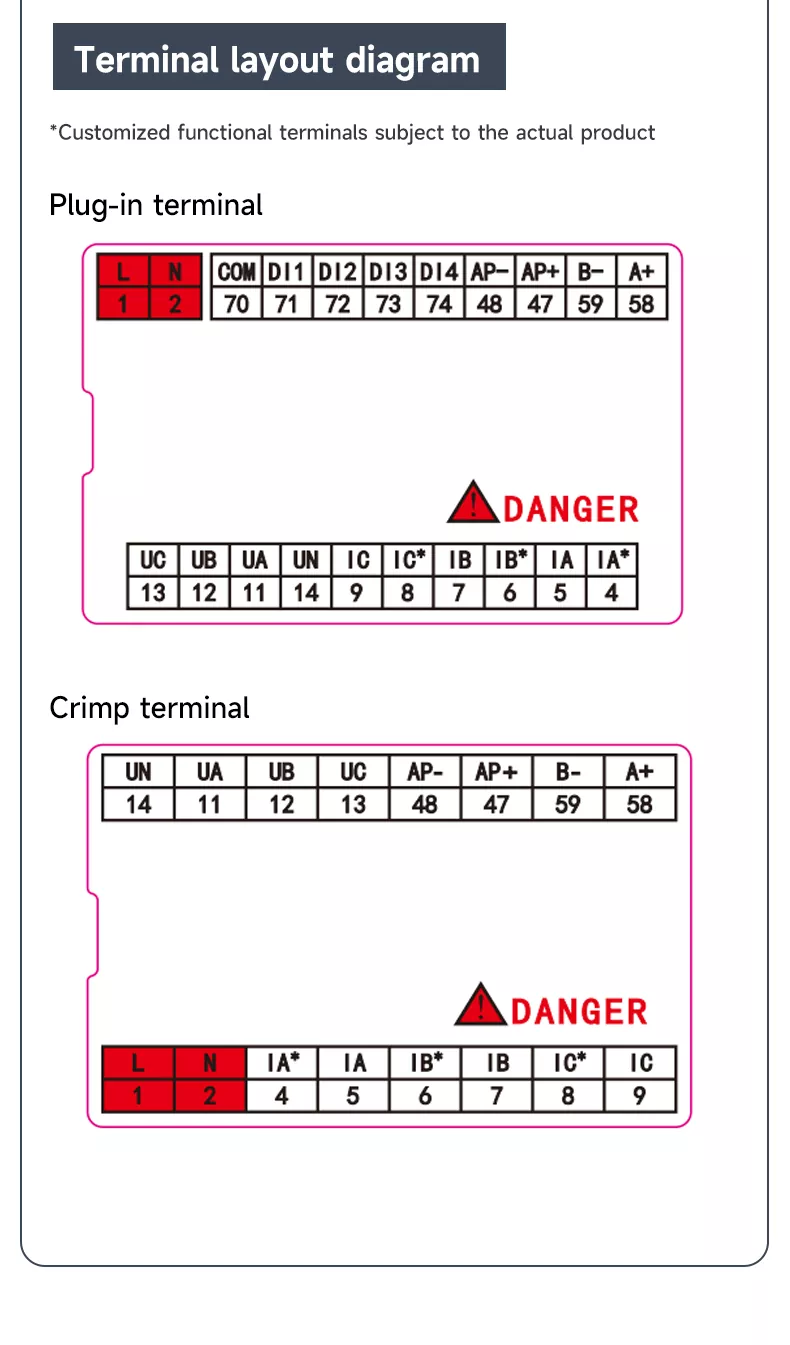

TERMINAL LAYOUT

• TILSLUT TERMINAL: Inkluderer L/N-strømindgang, DI/DO digital I/O, RS485-kommunikation (A+/B) og spændings-/strømindgange (UA/UB/UC/UN, IA/IB/IC).

• CRIMP TERMINAL: Optimeret til direkte ledninger med tydeligt mærkede strøm-, kommunikations- og måleterminaler.

AUTORITATIV CERTIFICERING

Vores trefasede LCD multifunktionsmåler har bestået professionel laboratorietest og certificering i overensstemmelse med nationale og internationale industristandarder. Hele produktionsprocessen implementerer streng kvalitetskontrol, inklusive nøjagtighedskalibrering, modstå spændingstest, ældningstest og andre forbindelser, der sikrer nøjagtighed, sikkerhed og stabiliteten af hvert produkt. Autoritativ certificering giver en stærk garanti for globale kunders bulk indkøb og langsigtet samarbejde.

MEGET BRUGT

Vores trefasede LCD multifunktionsmåler er meget udbredt i:

• SUBSTATION: Realtidsstrømovervågning og energistyring

• AUTOMATISK UDSTYR: Industriel proceskontrol og effektparameterovervågning

• FLOW PRODUKTION: Fabrikkens energiforbrugsovervågning og -styring

• DISTRIBUTIONSSKAB: Lavspændingsfordelingssystem belastningsovervågning

• BOLIGBYGNING: Lejlighedskompleks styring af strømforbrug

• VAREBUTIK: Erhvervsbygnings effektmåling og overvågning

FAQ

1. HVAD ER HOVEDFUNKTIONEN AF DETTE PRODUKT?

Det bruges hovedsageligt til omfattende overvågning af trefasede strømparametre, herunder spænding, strøm, effekt, energi, frekvens og effektfaktor med programmerbare måle-, display- og digitale kommunikationsfunktioner.

2. HVAD ER MÅLENØJAGTIGHED?

Den vedtager 0,5 niveaus høj nøjagtighed, som opfylder internationale industrielle målestandarder, hvilket sikrer nøjagtige og pålidelig effektparameterovervågning.

3. HVILKE PANELSTØRRELSER ER TILGÆNGELIGE?

Vi tilbyder tre standard panelstørrelser: 72×72 mm, 80×80 mm og 96×96 mm, med tilsvarende installationsåbninger for at opfylde forskellige behov for skabsdesign.

4. HVAD ER INSTALLATIONSMETODEN?

Den understøtter snap-on panelmontering, med enkel installation og demontering, velegnet til forskellig distribution skabe og elektrisk udstyr.

5. UNDERSTØTTER DET FJERNKOMMUNIKATION?

Ja, den har en RS485-port med Modbus RTU-protokol til problemfri integration i SCADA og energistyring systemer, der muliggør fjernovervågning og dataindsamling.

6. HVAD ER DRIFTSTEMPERATUREN?

Produktet kan fungere stabilt ved  20~70°C (op til 75°C), velegnet til forskellige indendørs og udendørs industrielle miljøer.
